Смазочные материалы для оборудования СПГ-терминалов: требования и особенности

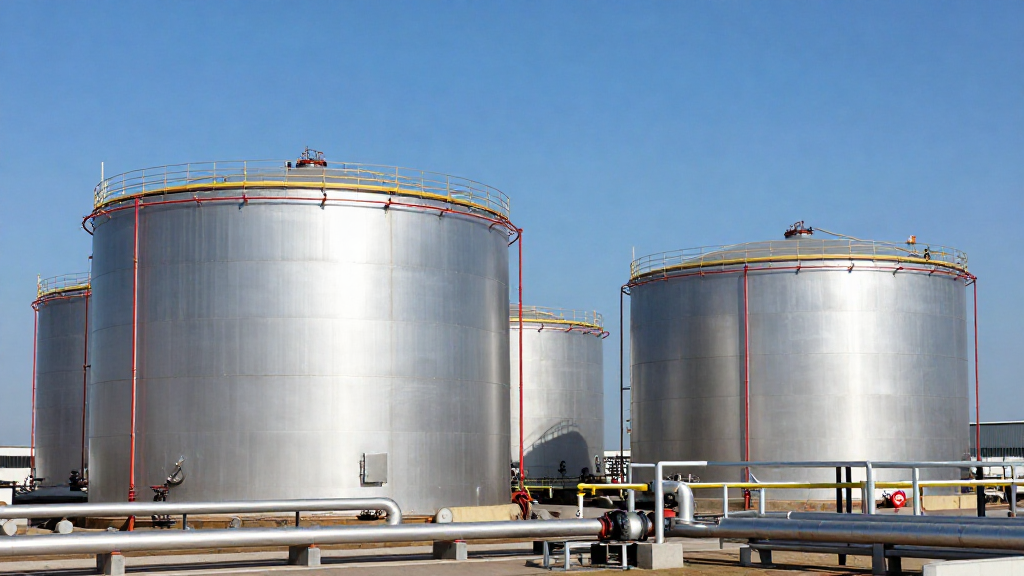

Сжиженный природный газ — это не просто топливо, это сложнейший технологический ландшафт, где каждый винтик должен держать удар. СПГ-терминалы, будь то заводы по сжижению или портовые базы хранения, работают в экстремальных условиях. Здесь температура падает до минус 162 градусов Цельсия, а давление достигает значений, при которых обычное оборудование просто разрушается. Для инженеров, отвечающих за бесперебойность производства, выбор смазочных материалов перестает быть рутинной закупкой. Это стратегическое решение. От качества смазки зависит герметичность клапанов, стабильность компрессоров и, в конечном итоге, безопасность всей станции. Один промах в подборе реагента, и вы получаете замерзшую арматуру или возгорание из-за трения. В этом материале я поделюсь тем, как на самом деле выбирают смазки для криогеники, почему «универсальных» решений не бывает, и на какие скрытые параметры нужно смотреть, когда поставщик кивает на универсальный каталог.

Содержание

1. Криогенная специфика: почему обычные смазки не работают
2. Вязкость, хладотекучесть и эффект ползучести
3. Совместимость с материалом и чистота процесса
4. Синтетические базы: полиальфаолефины и сложные эфиры
5. Специфика компрессорных установок
6. Герметичность и криогенная арматура
7. Широкоузловые механизмы и цепи
8. Открытые шестеренчатые передачи
9. Часто задаваемые вопросы

Криогенная специфика: почему обычные смазки не работают

Попытка использовать обычное промышленное масло в криогенной зоне СПГ-терминала — это путь к катастрофе. Главная проблема заключается в фазовых переходах. При охлаждении до -162°C большинство углеводородных основ затвердевают. Смазка превращается в кусок парафина или, что хуже, в абразивную пасту. Я часто наблюдаю, как на заводах пытаются сэкономить, нанося на быстроизнашивающиеся узлы стандартные литолы. Результат всегда один: через полгода-год подшипник заклинивает. В обычных условиях это требует плановой замены. В условиях СПГ — это остановка линии, перерасход энергии и риски для экологии. Криогенная смазка должна сохранять свои свойства не только при сверхнизких температурах, но и в диапазоне от -20°C до +100°C (или выше, для зоны компрессии). Она должна быть химически инертной к метану и этилену, не разлагаться под высоким давлением и не выделять летучих компонентов, которые могли бы загрязнить продукт. По опыту могу сказать, что даже малейшее выделение газов может привести к образованию пузырьков в гидравлике, что делает работу оборудования нестабильной и непредсказуемой. Именно поэтому требования к чистоте и стабильности в криогенной трибологии превышают все известные стандарты для обычных заводов.

Вязкость, хладотекучесть и эффект ползучести

Когда речь заходит о криогенных смазках, инженеры часто смотрят только на вязкость при комнатной температуре. Это ошибка. Вязкость при -196°C или -162°C — вот единственный параметр, который говорит о том, будет ли масло течь. Существует понятие хладотекучести — способности смазки продолжать течь и смазывать поверхность даже после глубокого охлаждения. Если вязкость растет слишком резко, масло не может попасть в зону контакта. Подшипники начинают работать «на сухую» в критический момент пуска. Второй нюанс — ползучесть. Криогенные среды часто агрессивны к эластомерным уплотнениям. Смазка может «съесть» прокладку, и она потеряет эластичность. Иногда это работает наоборот: эластомер может набухнуть и зажать шток, превратив задвижку в статичную конструкцию. Поэтому тестирование совместимости — обязательный этап перед закупкой партий. Нужно смотреть не на паспорт, а на реальные данные испытаний совместимости с конкретными марками резин.

Совместимость с материалом и чистота процесса

Чистота продукции в СПГ критична. Любое загрязнение углеводородов недопустимо. Смазка не должна содержать силиконов, минеральных масел, которые могут образовать осадок, и других примесей. Например, если смазка используется в зоне теплообменников, частички отработки могут попасть на поверхность теплообмена. Тончайшая пленка даже невидимого смазочного материала резко снижает теплопередачу. Терять эффективность криогенных ректификационных колонн из-за плохой смазки — значит сжигать деньги. Поэтому используются исключительно высокоочищенные синтетические базы. Кроме того, важно, чтобы смазка не реагировала с материалами самого оборудования. Алюминий, нержавеющая сталь, специальные сплавы — все они по-разному ведут себя в контакте с химически активными компонентами присадок. Неудачный выбор антиоксидантного пакета может привести к коррозии узлов. Я видел случаи, когда агрессивные присадки разъедали уплотнения из фторопласта, и весь узел приходилось менять вместе со смазкой.

Синтетические базы: полиальфаолефины и сложные эфиры

На современных СПГ-терминалах применяются в основном синтетические масла. Из чего они состоят? Чаще всего это полиальфаолефины (ПАО) и сложные эфиры (PE). ПАО имеют очень широкие температурные диапазоны и отлично сохраняют вязкость. Они подходят для большинства подшипников и открытых передач. Однако, если температура опускается ниже -60°C, а затем идет резкий переход в криогенную зону, ПАО могут быть недостаточно текучими. Сложные эфиры и полиалкиленгликоли (ПАГ) в этой связке выступают как универсальные солдаты. Они имеют естественные полярные свойства, которые помогают удерживать пленку на металле даже при истончении слоя. Именно их чаще всего выбирают для подшипников качения в криогенных насосах. Синтетика позволяет подобрать «золотую середину». Но здесь нет шаблонов. Каждое оборудование требует индивидуальной трибологической экспертизы. Если производитель компрессора рекомендует определенную вязкость, не нужно слепо ей следовать, не понимая, как эта вязкость меняется при минусовом холоде. Нужно смотреть на индекс вязкости и кривые хладотекучести.

Специфика компрессорных установок

Компрессоры — сердце любого СПГ-терминала. Они работают при высоких давлениях, и смазка в них выполняет сразу несколько функций: отводит тепло, уплотняет зазоры и защищает от коррозии. В газовых компрессорах смазка контактирует непосредственно с сжиженным газом. Важно, чтобы масло не поглощало газ в больших количествах, так как это меняет его вязкостные характеристики прямо в процессе работы. В поршневых компрессорах нагрузки на кольца и штоки колоссальные. Здесь требуются смазки с высоким содержанием противозадирных присадок (например, серо-фосфорных комплексов), но в строго контролируемой дозировке. Избыток присадок может привести к образованию нагара в цилиндрах. Нагар — это главный враг компрессоров. При высоких температурах поршневой группы он становится источником аномального износа. Поэтому подбор смазки для компрессорного цеха требует участия химиков-аналитиков и специалистов по диагностике вибраций.

Герметичность и криогенная арматура

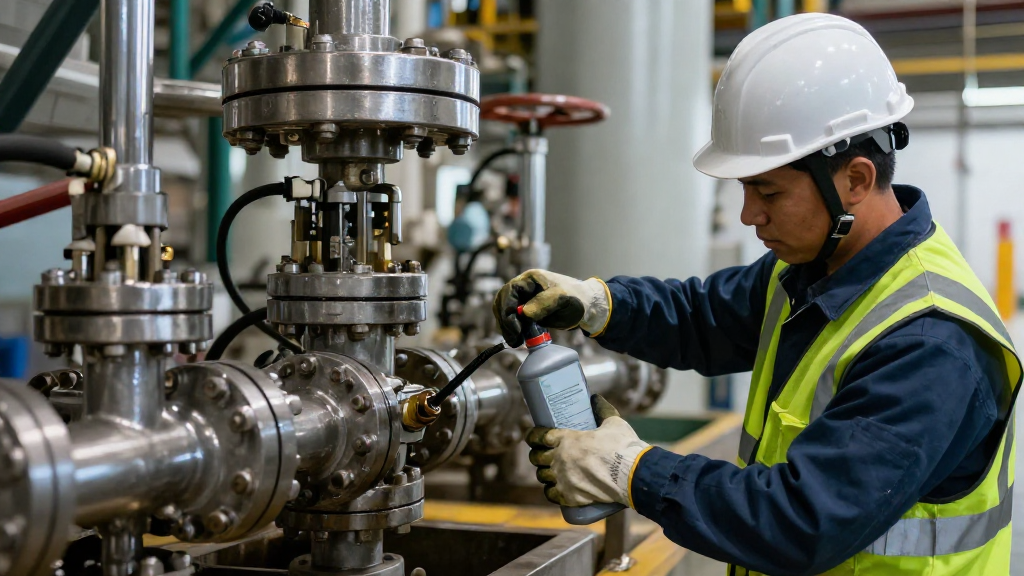

Краны, задвижки и затворы на криогенных трубопроводах — это то место, где чаще всего происходят утечки. При температуре -162°C металл сжимается. Если смазка, находящаяся в корпусе задвижки, загустеет, шток не повернется. Задвижка «смерзается». Для таких применений используются специализированные криогенные консистентные смазки. Они создают тонкий, но прочный слой между движущимися элементами. Важно: консистентная смазка для арматуры не должна вытекать под воздействием центробежных сил или вибраций, но она не должна и отвердевать. Обычно это пасты на базе ПАО или сложных эфиров с загустителями, не склонными к расслоению. В практике бывали случаи, когда вместо специальной криогенной смазки использовали обычный пластол. Результат — аварийное перекрытие газопровода из-за того, что задвижку не могли перевести в рабочее положение. Это уже не трение, это криминальная халатность.

Широкоузловые механизмы и цепи

На больших терминалах используются сложные цепные передачи для привода задвижек. Цепи работают под нагрузкой, подвергаются вибрациям. Обычные смазки стекают, собирают пыль и грязь, превращаясь в абразив. Здесь нужны проникающие смазки с хорошими водоотталкивающими свойствами. Они должны проникать в каждую звеньевую пару и там оставаться. Часто используют аэрозольные формы или пасты с дисперсными частицами тефлона или графита. Графит хорош для высокотемпературных узлов, но в криогенике его применение требует осторожности. В зависимости от текстуры, графит может влиять на токопроводность, если речь идет об узлах заземления или чувствительной электронике. Лучше отдать предпочтение специализированным графитовым смазкам с добавками меди или бронзы, которые защищают от микросварки в условиях ударных нагрузок.

Открытые шестеренчатые передачи

Редукторы и открытые шестерни — это места, куда легко попадает вода, грязь и криогенная «пшикалка» при обслуживании. Смазка для зубчатых передач должна обладать липкостью и способностью удерживаться на вертикальных и горизонтальных поверхностях. Часто используют специальные масла для шестерен с присадками EP (экстремальное давление). Но в криогенных зонах они должны быть с низкой температурой застывания. По опыту работы с подобными установками, я советую использовать синтетические масла с индексом вязкости выше 100. Это даст запас прочности при колебаниях температур на открытом воздухе. Резкие перепады между ночью и днем на складах СПГ могут составлять десятки градусов. Смазка не должна «танцевать» по вязкости, она должна быть стабильной.
